MAQUINADOS

2.5, 3, 4, 5 EJES

mitsubishi

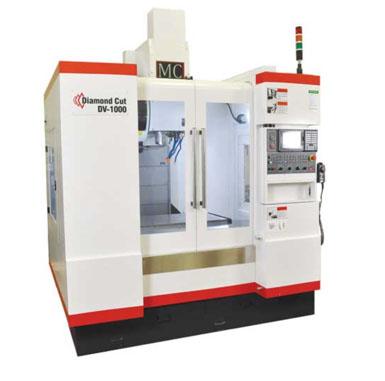

dv1000

Especificaciones Técnicas

Maquina, recorridos X x Y x Z plug (mm)



Velocidad husillo

Peso max. herramienta: lb (kg)

Velocidad de alimentación de corte: plug/min. (mm/min)

Tamaño de mesa X-Y: plug (mm)

Peso maximo en la mesa : lb (Kg)

Husillo, HP

Distancia de la mesa al cabezal del husillo: plug (mm)

ATC tipo brazo conteo de herramientas cono de herramienta

Dia. max. herramienta con / sin herramienta de ajuste

Longitud max. herramienta / peso plug/lb (mm/Kg)

X, Y, /Z Velocidad rapida plug/min. (m/min.)

Capacidad del tanque de refrigerante: gal (L)

Machine Weight: lb (Kg)

Maquina, dimensiones ancho-profundidad-altura: plug (mm)



Requerimentos de energia KVA

40.2 x 22.0 x23.6 (1020 x 560 x 600)

15000

15.4 (7)



0.04-787 (1-20,000)

39.3x22.0 (1000 x 560)

1650 (750)

15/10/2014



5.3 -28.9 (135-735)



24/Cat-40



3.1 / 4.9 (80 / 125)



12.0 / 15.4 (305 /7)

1417 /787 (36 /20)

77 (290)

15,400 (7000)



88.2 x 76.2 x 103.0 (2240 x2110 x 2617)

25

Dmg mori

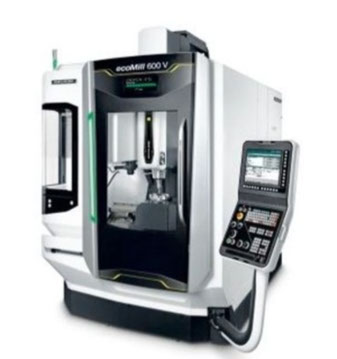

eco mill 600v

Especificaciones Técnicas

Recorrido del eje X / Y / Z

Distancia talón del husillo – mesa

Marcha rápida X /Y / Z



Máxima fuerza de avance X/Y/Z (40 % DC)



Fuerza de avance de corte

Husillo

Gama de revoluciones, máx.



Potencia de accionamiento (25 % DC / Continious)

Máximo de giro



Tiempo minimo de aceleración

Almacén / cambiador de herramientas

Número de herramientas

Portaherramientas

Peso de herramienta, máx.

Máx. longitud de herramienta

Máx. diámetro de herramienta

Diámetro de herramienta con puestos adyacentes libres, máx.

Tiempo de punto a punto

Configuración de mesa

Superficie de sujeción con ranuras en T

Altura de carga ( esquina superior de la mesa)

Carga de mesa ( peso total)

Guías lineales

Tamaño en X / Y / Z

Husillos de bolas

Husillos de bolas en eje X/Y/Z (D × P)

Control

23.6/22.0/20.1

4.7 – 24.8

1,417.3/1,417.3/1,181.1

1,124.0/674.4/1,348.9)

1,124.0/1,124.0/1,124.0

944.9/944.9/944.9

787.4/787.4/787.4



12,000

20.1/12.1

21.5/12.1

87.8/42.0

2500

2600



30

BT 40 / SK 40

17.6

11.8

ø 3.1

ø 4.9

3.85



35.4x22.0

33.5

1,322.8



1.4/1.4/1.4



1.6x0.5/1.6x0.5/1.6x0.5



Pulgadas

Pulgadas

Imp.



Lbf.



Imp.



rpm



Hp.

Ft./Lbs.



Ms







Lbs.

Pulgadas

Pulgadas

Pulgadas

Segundos



Pulgadas

Pulgadas

Lbs.



Pulgadas



Pulgadas



DMG MORI SLIMline® con MAPPS IV en FANUC

DMG MORI SLIMline® con Control 4.5 en Siemens 840D

Dmg mori

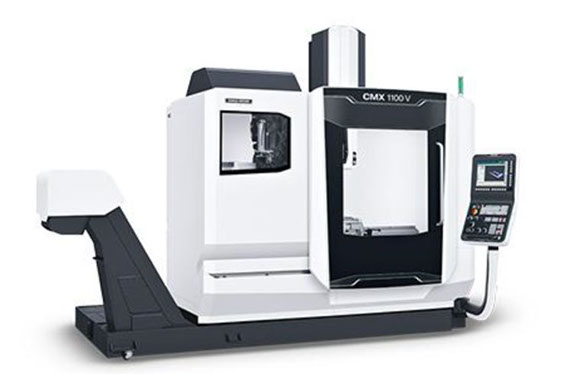

CMX 100v

Especificaciones Técnicas

Recorrido del eje X / Y / Z

Distancia talón del husillo – mesa

Marcha rápida X /Y / Z (SIEMENS, HEIDENHAIN)

Marcha rápida X /Y / Z (MAPPS)

Máxima fuerza de avance X/Y/Z (40 % DC)(SIEMENS, HEIDENHAIN)

Máxima fuerza de avance X/Y/Z (40 % DC)(MAPPS)

Fuerza de avance de corte(SIEMENS, HEIDENHAIN)

Husillo

Gama de revoluciones, máx.

Potencia de accionamiento (40 % DC / 100 % DC) (SIEMENS, HEIDENHAIN)

Máximo de giro (40 % DC / 100 % DC) (SIEMENS, HEIDENHAIN)

Potencia de accionamiento (25 % DC / Continious) (MAPPS)

Máximo de giro (25% DC / 30 min. / Continious) (MAPPS)

Almacén / cambiador de herramientas

Número de herramientas

Portaherramientas (SIEMENS, HEIDENHAIN)

Portaherramientas (MAPPS)

Peso de herramienta, máx.

Máx. longitud de herramienta

Máx. diámetro de herramienta

Diámetro de herramienta con puestos adyacentes libres, máx.

Configuración de mesa

Superficie de sujeción con ranuras en T

Altura de carga ( esquina superior de la mesa)

Carga de mesa ( peso total)

Guías lineales

Tamaño en X / Y / Z

Husillos de bolas

Husillos de bolas en eje X/Y/Z (D × P)

*Opcional 20m/min

**Opción

Control

1,100 / 560 / 510

120 – 630

30 / 30 / 30

36 / 36 / 30

5 / 5 / 5

5 / 3 / 6

30 / 6*



12,000

13 / 9

82 / 54

16 / 9

119 / 70 / 57



30

SK 40 / BT 40 **

BT 40 / SK 40 **

8

300

ø 80

ø 125



1,400 × 560

850

1,000



35 / 35 / 35



40 × 12







Mm

Mm

Mm

Mm

kN

kN





rpm

kW

Nm

m/min

kN









kg

mm

mm

mm



mm

mm

kg



mm



mm







DMG MORI SLIMline® control multitáctil (19") con Operate 4.5 en SIEMENS

DMG MORI SLIMline® panel (15˝) con HEIDENHAIN TNC 620

DMG MORI SLIMline® panel (15˝) con MAPPS IV en FANUC

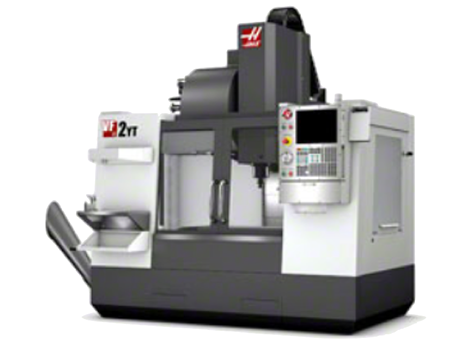

VF2SSYT

haas

Especificaciones Técnicas

RECORRIDOS

Eje X

Eje Y

Eje Z

Plato adaptador a superficie de mesa (~ máx.)

Plato adaptador a superficie de mesa (~ mín.)

MESA

Longitud

Anchura

Anchura de ranuras en T

Distancia entre ejes de ranura en T

Número de ranuras en T estándares

Peso máx. en mesa (distribuido uniformemente)

HUSILLO

Potencia máx.

Velocidad máx.

Par máx.

Sistema de accionamiento

Cono

Lubricación de los rodamientos

Refrigeración

HUSILLO (OPC.)

Potencia máx.

Velocidad máx.

Par máx.

Sistema de accionamiento

Cono

AVANCES

Rápidos en X

Rápidos en Y

Rápidos en Z

Corte máx.

MOTORES DE LOS EJES

Empuje máx. X

Empuje máx. Y

Empuje máx. Z

CAMBIADOR DE HERRAMIENTAS

Tipo

Capacidad

Diámetro máx. de herramienta (contiguo vacío)

Diámetro máx. de herramienta (ocupado)

Longitud máx. de herramienta (desde línea de calibración)

Peso máx. de herramienta

Herramienta a herramienta (media)

Viruta a viruta (media)

CARACTERÍSTICAS GENERALES

Aire necesario

Capacidad de refrigeración

MÉTRICO

762 mm

508 mm

508 mm

610 mm

102 mm

MÉTRICO

914 mm

457 mm

16 mm

125.0 mm

3

680 kg

MÉTRICO

22.4 kW

12000 rpm

122 Nm @ 2000 rpm

Inline Direct-Drive

CT or BT 40

Air/Oil Injection

Liquid Cooled

MÉTRICO

22.4 kW

15000 rpm

122 Nm @ 2000 rpm

Inline Direct-Drive

CT or BT 40

MÉTRICO

35.6 m/min

35.6 m/min

35.6 m/min

21.2 m/min

MÉTRICO

8874 N

8874 N

13723 N

MÉTRICO

SMTC

24+1

127 mm

76 mm

279 mm

5 kg

1.6 sec

2.2 sec

MÉTRICO

113 L/min, 6.9 bar

208 L



S.A.E.

30 "

20 "

20 "

24 "

4 "

S.A.E.

36 "

18 "

5/8 "

4.92 "

3

1500 lb

S.A.E.

30 hp

12000 rpm

90 ft-lb @ 2000 rpm

Inline Direct-Drive

CT or BT 40

Air/Oil Injection

Liquid Cooled

S.A.E.

30 hp

15000 rpm

90 ft-lb @ 2000 rpm

Inline Direct-Drive

CT or BT 40

S.A.E.

1400 in/min

1400 in/min

1400 in/min

833 in/min

S.A.E.

1995 lb

1995 lb

3085 lb

S.A.E.

SMTC

24+1

5 "

3 "

11 "

12 lb

1.6 sec

2.2 sec

S.A.E.

4 scfm, 100 psi

55 gal



DMG MORI SLIMline® con MAPPS IV en FANUC

DMG MORI SLIMline® con Control 4.5 en Siemens 840D

haas

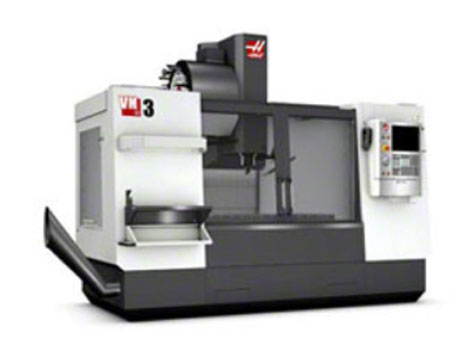

vm3

Especificaciones Técnicas

RECORRIDOS

Eje X

Eje Y

Eje Z

Plato adaptador a superficie de mesa (~ máx.)

Plato adaptador a superficie de mesa (~ mín.)

MESA

Longitud

Anchura

Anchura de ranuras en T

Distancia entre ejes de ranura en T

Número de ranuras en T estándares

Peso máx. en mesa (distribuido uniformemente)

HUSILLO

Potencia máx.

Velocidad máx.

Par máx.

Sistema de accionamiento

Cono

HUSILLO (OPC.)

Potencia máx.

Velocidad máx.

Par máx.

Sistema de accionamiento

Cono

AVANCES

Rápidos en X

Rápidos en Y

Rápidos en Z

Corte máx.

MOTORES DE LOS EJES

Empuje máx. X

Empuje máx. Y

Empuje máx. Z

CAMBIADOR DE HERRAMIENTAS

Tipo

Capacidad

Diámetro máx. de herramienta (contiguo vacío)

Diámetro máx. de herramienta (ocupado)

Longitud máx. de herramienta (desde línea de calibración)

Peso máx. de herramienta

Herramienta a herramienta (media)

Viruta a viruta (media)

CARACTERÍSTICAS GENERALES

Aire necesario

Capacidad de refrigeración

MÉTRICO

1016 mm

660 mm

635 mm

737 mm

102 mm

MÉTRICO

1372 mm

635 mm

16 mm

100.00 mm

13 in Y, 6 in X

1814 kg

MÉTRICO

22.4 kW

12,000 rpm

122 Nm @ 2000 rpm

Inline Direct-Drive

CT or BT 40

MÉTRICO

22.4 kW

15000 rpm

122 Nm @ 2000 rpm

Inline Direct-Drive

CT or BT 40

MÉTRICO

18.0 m/min

18.0 m/min

18.0 m/min

12.7 m/min

MÉTRICO

18238 N

18238 N

18238 N

MÉTRICO

SMTC

24+1

127 mm

76 mm

330 mm

5.4 kg

2.8 sec

3.6 sec



MÉTRICO

113 L/min, 6.9 bar

208 L

S.A.E.

40 "

26 "

25 "

29 "

4 "

S.A.E.

54 "

25 "

5/8 "

3.937 "

13 in Y, 6 in X

4000 lb

S.A.E.

30 hp

12,000  rpm

90 ft-lb @ 2000 rpm

Inline Direct-Drive

CT or BT 40

S.A.E.

30 hp

15000  rpm

90 ft-lb @ 2000 rpm

Inline Direct-Drive

CT or BT 40

S.A.E.

710 in/min

710 in/min

710 in/min

500 in/min

S.A.E.

4100 lb

4100 lb

4100 lb

S.A.E.

SMTC

24+1

5.0 "

3.0 "

13 "

12 lb

2.8  sec

3.6  sec

S.A.E.



4 scfm, 100 psi

55 gal
